1) 소음의 간섭표면인 전면부를 갤러리로 구성하여 방사되는 소음에 대해 흡음율을 높였다.
2) 색상 표현이 자유로워 다양한 색상의 연출이 가능하다.
3) 낮은 가격대로 설치가 가능하며 성능이 우수하다.
4) 시공성이 매우좋고 경간길이에 따라 400mm에서 4500mm까지 자유롭게 생산 가능하다.
5) 전면은 알루미늄 1.0T를 사용하여 녹 발생 방지.
6) 배면은 아연도강판을 사용하며 가로 벤딩 절곡으로써 구조적 강성이 매우 높음.
7) 흡음재는 현장여건에 따라 그라스울 및 폴리에스테르를 적용.
8) KS에서 요구하는 흡음율 및 투과손실율 기준을 만족하는 제품.
9) 전체 구성물이 리벳팅 의하여 조립되어 완성도가 매우 높고 내구성.
|
 |
일반적으로 가장많이 사용하는 방음판으로 H-BEAM지주에 삽입하여 체결되는 제품입니다.
AL갤러리 방음판은 소음원으로부터 수음점(소음에 영향을 최대받는지점)까지 발생되는 소음을 감쇄시키고 방음벽에 부딪혀 나오는 반사음도 흡수하여 소음저감에 뛰어난 방음벽입니다.
전면의 개구율, 공기층 두께에 대한 완벽한 음향분석 System을 갖추고 있어 어떠한 조건의 현장에서도 설계 시공이 가능하며 뛰어난 방음효과를 갖추고 있습니다.
전면판은 고강도 재질인 알루미늄(A5052, A5005), 후면판은 내식성이 강한 아연도강판으로 구성되어 있으며, 흡음재는
불연성이 강한 불소수지 필름으로 보호되어 있습니다.
H-BEAM을 지주(POST)로 사용, 최고 300kg/㎡ 의 풍압에도 견딜 수 있으며 판넬의 상하부가 요철로 되어 있어 소음원이
새어 나가는 것을 방지하며 경량으로 매우 편리하게 시공할 수 있어 공기 단축 및 공사비 절감에도 뛰어난 성능을
발휘합니다.
|
 |
 |
|
| 규격 |
일위대가 |
도면보기 |
| 흡음형방음벽 H=2.0M |
 |
|
| 흡음형방음벽 H=3.0M |
|
|
| 흡음형방음벽 H=4.0M |
|
|
| 흡음형방음벽 H=5.0M |
|
|
| 흡음형방음벽 H=6.0M |
|
|
|
|
|
|
HOME > 제품소개 > 방음벽 > 흡음형 방음벽

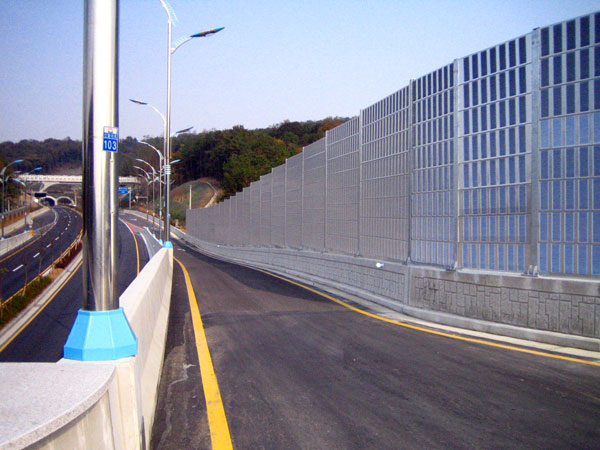

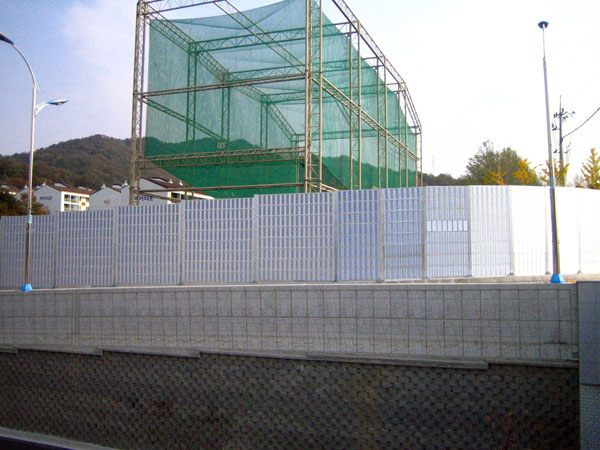

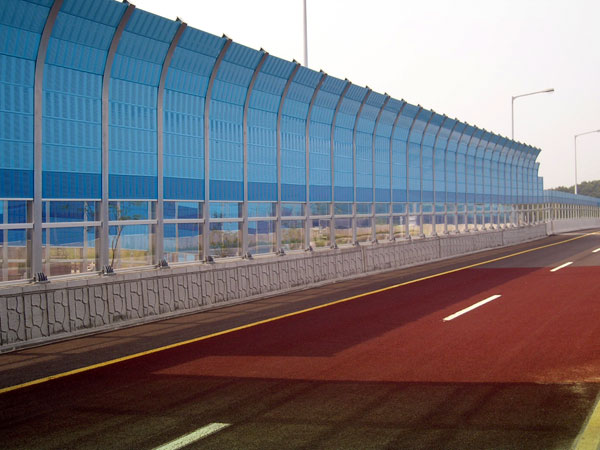

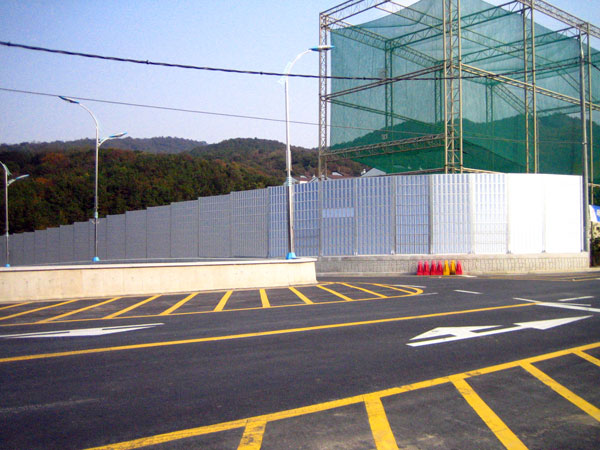

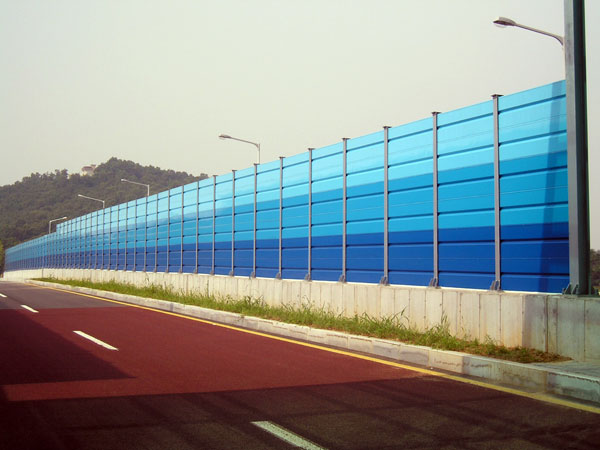

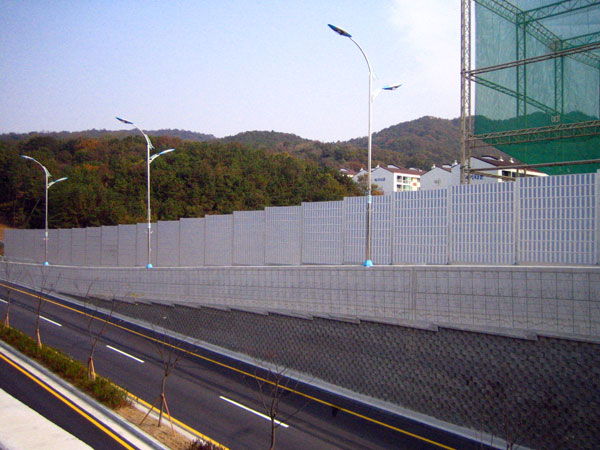

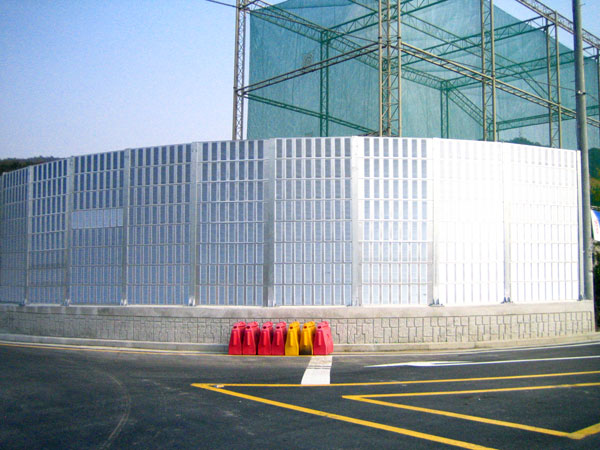

사진을 클릭하시면 원본 사진을 보실 수 있습니다
